1、 精密緊湊的內部結構設計360°旋轉通電，導線不會(huì )相互纏繞，不絞斷線；
2、 穩定平滑、低扭力的順暢運行可同時對電信號、高清視頻、高頻信號、指令控制、數據傳輸、伺服電機等多種信號、功率的混合傳輸；
3、導電環采用V槽設計經軍工級進口耐磨金處理，保證極低電阻波動和超長工作壽命

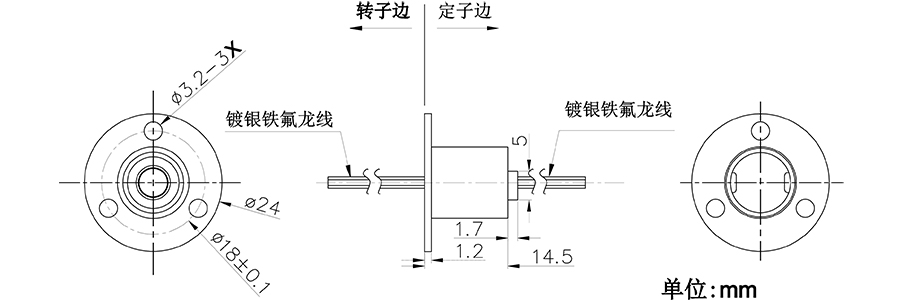

產品圖紙
技術參數?
技術參數
通路數（線數）
4線
額定電流
2 安/線
額定電壓
0~240 VDC/VAC?
轉速范圍
0-250rpm
接觸點材質
貴金屬：金-金
導電環材質
低電阻耐磨銅合金貴金屬材質
絕緣電阻
500MΩ@250VDC/AC
耐壓強度
500V@50HZ，60s無擊穿
接觸電阻變化值
靜態≤8mΩ
工作溫度
-20℃+60℃
外 ?徑
?12.5mm
外殼材料
工程塑料或金屬材質
導線規格
耐高溫鐵氟龍AWG28# 低電阻鍍銀鐵氟龍線
導線長度
200mm，可以定制線長、線徑、顏色
認 ?證
CE、RoHS??
防護等級
IP51（更高需求可定制）
注意：1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關.
? ? ? ? ? ?2、電氣噪音與工作轉速，電流，電壓精密相關.?
導線色碼
注意：如果您需要的線數超過了我們表格中的顏色數量，我們將會(huì )按表格順序依次重復顏色，并在產品完成后使用套管區分標識。
導線色碼表
環數
1
2
3
4
5
6
顏色
?黑?
?褐?
?紅?
?橙?
?黃?
?綠?
環數
?7?
?8?
?9?
?10
?11
?12
顏色
藍
紫
?灰?
?白?
粉紅
淺藍
環數
13
14
15
16
17
18
顏色
白黑
白褐
白紅
白橙
白黃
白綠
環數
19
20
21
22
23
24
顏色
?白藍?
?白紫?
?白灰?
?透明?
?白粉?
白淺藍
■ 環路數 ■ 外殼材料
■ 防護等級 ■ 更高轉數■ 導線長度 ■ 端子接插件
■ 專用導線 ■ 工作溫度
■ 防鹽霧
■ 外殼可反裝■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
