1、不損傷導線360°無限制旋轉傳輸數據信號;
2、電源和控制信號傳輸結合;
3、金對金觸點保證超長壽命,密封式設計,高防護,免維護;
4、運轉平滑,力矩低;
5、極低電氣噪音,低接觸電阻,無摩擦;
6、高帶寬傳輸能力,兼容多數據總線協議,模擬和數字信號的轉換。

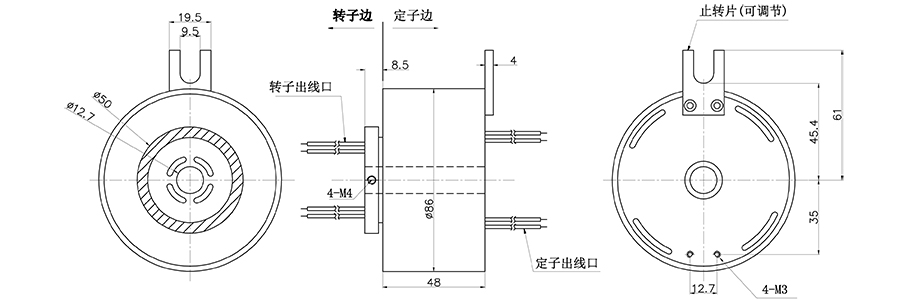

產品圖紙
技術參數
技術參數 |
|||
通路數(線數) |
6線 |
額定電流 |
5安/線 |
外 ?徑 |
?86mm? |
轉速范圍 |
0-250rpm |
內? 徑 |
?12.7mm |
工作溫度 |
-20℃+60℃ |
觸點材質 |
貴金屬:金-金 |
外殼材料 |
鋁合金 |
額定電壓 |
0~240 VDC/VAC |
防護等級 |
IP51(更高需求可定制) |
絕緣電阻 |
500MΩ@250VDC/AC |
耐壓強度 |
500V@50HZ,60s無擊穿 |
防護等級 |
IP51(更高需求可定制) |
導線長度 |
250mm,可以定制線長、線徑、顏色 |
導電環材質 |
低電阻耐磨合金、貴金屬材質? |
導線規格 |
耐高溫鐵氟龍 #AWG16# 低電阻鍍銀鐵氟龍線 |
注意:1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關.
? ? ? ? ? ?2、電氣噪音與工作轉速,電流,電壓精密相關.
導線色碼
導線色碼表 | ||||||
環數 |
1 |
2 | 3 | 4 | 5 | 6 |
顏色 | ?黑? | ?褐? | ?紅? | ?橙? | ?黃? | ?綠? |
環數 | ?7? | ?8? | ?9? | ?10 | ?11 | ?12 |
顏色 | 藍 | 紫 | ?灰? | ?白? | 粉紅 | 淺藍 |
環數 | 13 | 14 | 15 | 16 | 17 | 18 |
顏色 |
白黑 | 白褐 | 白紅 | 白橙 | 白黃 | 白綠 |
環數 |
19 | 20 | 21 |
22 |
23 | 24 |
顏色 |
?白藍? | ?白紫? | ?白灰? | ?透明? | ?白粉? | 白淺藍 |
注意:如果您需要的線數超過了我們表格中的顏色數量,我們將會(huì )按表格順序依次重復顏色,并在產品完成后使用套管區分標識。
■ 環路數 ■ 外殼材料
■ 防護等級 ■ 更高轉數■ 導線長度 ■ 端子接插件
■ 專用導線 ■ 工作溫度
■ 防鹽霧
■ 外殼可反裝■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
