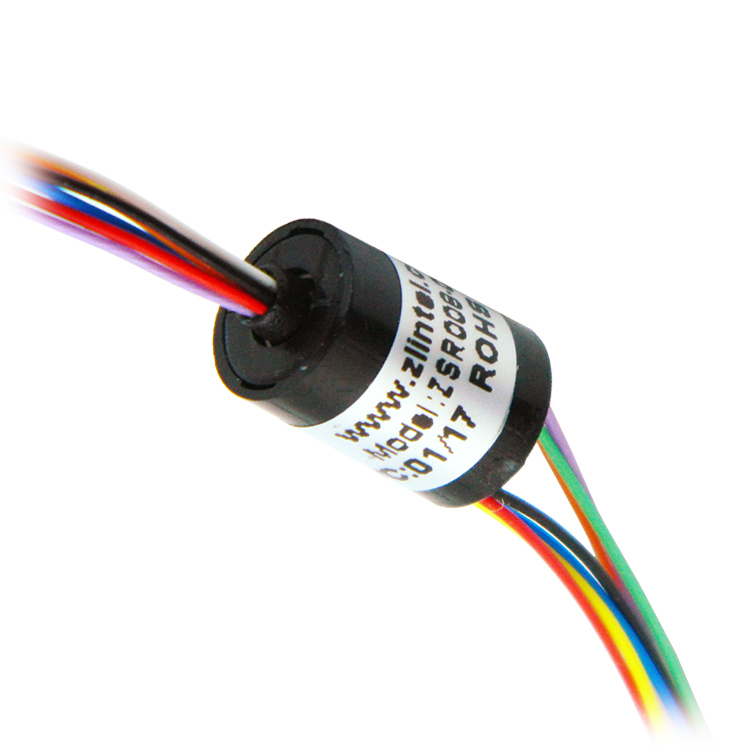

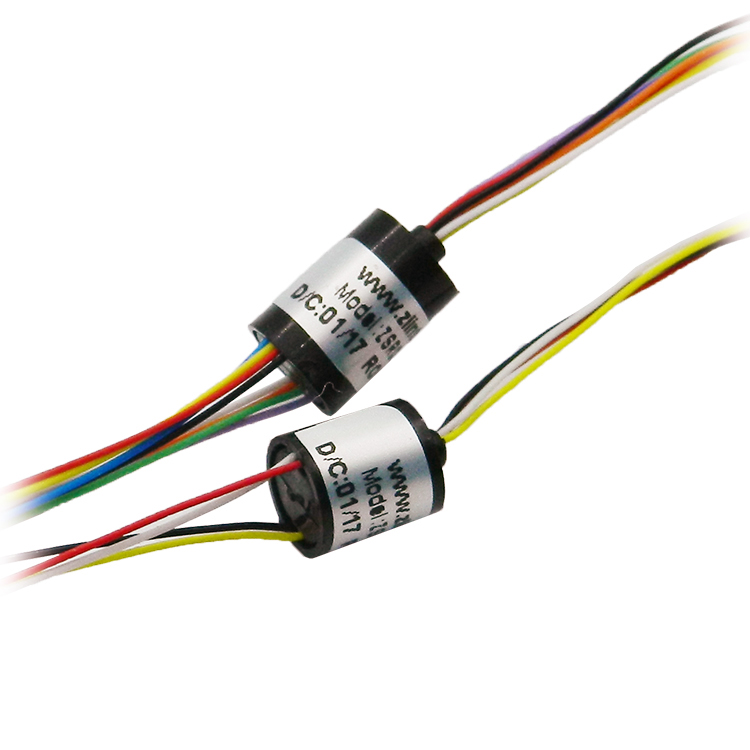

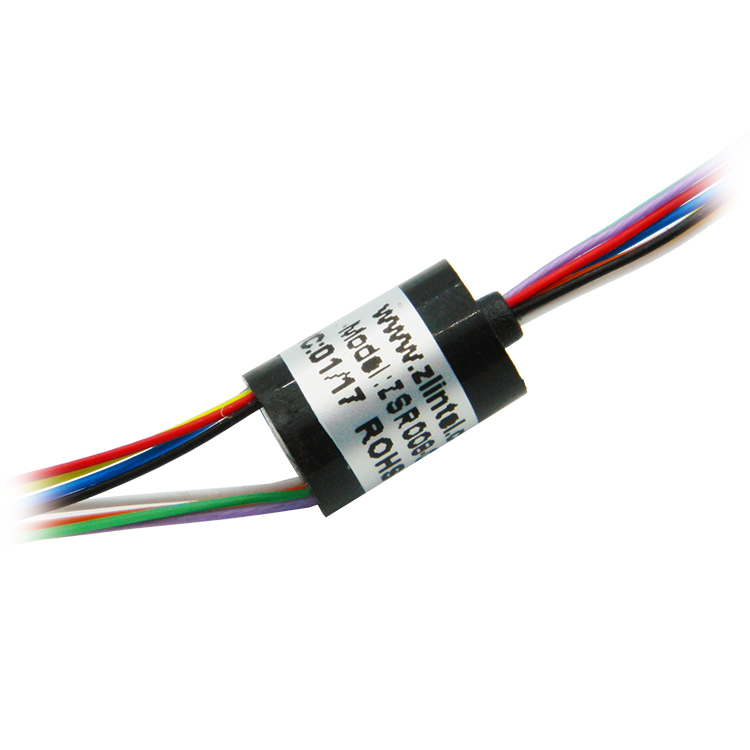

ZSR08-08A微型帽式導電滑環8線產品特點：
1、 精密緊湊的內部結構設計360°旋轉通電，導線不會(huì )相互纏繞，不絞斷線；
2、 穩定平滑、低扭力的順暢運行可同時對電信號、高清視頻、高頻信號、指令控制、數據傳輸、伺服電機等多種信號、功率的混合傳輸；
3、導電環采用V槽設計經軍工級進口耐磨金處理，保證極低電阻波動和超長工作壽命

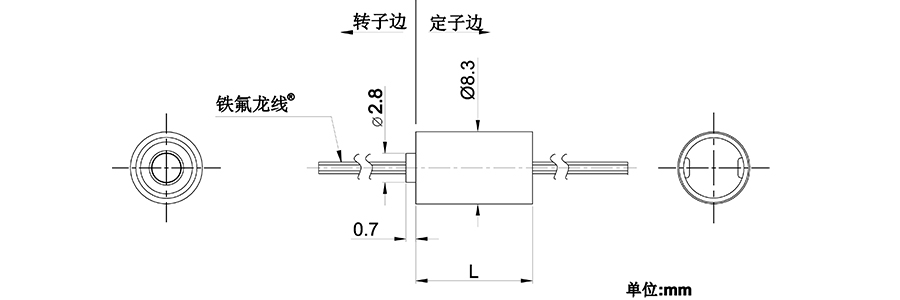

產品圖紙
技術參數?
|
技術參數 |
|||
|
通路數（線數） |
8 線 |
額定電流 |
2 安/線 |
|
額定電壓 |
0~240 VDC/VAC? |
轉速范圍 |
0-250rpm |
|
接觸點材質 |
貴金屬：金-金 |
導電環材質 |
低電阻耐磨銅合金貴金屬材質 |
|
絕緣電阻 |
500MΩ@250VDC/AC |
耐壓強度 |
500V@50HZ，60s無擊穿 |
|
接觸電阻變化值 |
靜態≤8mΩ |
工作溫度 |
-20℃+60℃ |
|
外 ?徑 |
?8 mm |
外殼材料 |
工程塑料或金屬材質 |
|
導線規格 |
耐高溫鐵氟龍AWG28# 低電阻鍍銀鐵氟龍線 |
導線長度 |
200mm，可以定制線長、線徑、顏色 |
|
認 ?證 |
CE、RoHS?? |
防護等級 |
IP51（更高需求可定制） |
?注意:1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關.
? ? ? ??2、電氣噪音與工作轉速，電流，電壓精密相關.?
|
導線色碼表 |
|||||||
|
線序號 |
顏色 |
線序號 |
顏色 |
線序號 |
顏色 |
線序號 |
顏色 |
|
1 |
黑 |
2 |
褐 |
3 |
紅 |
4 |
橙 |
|
5 |
黃 |
6 |
綠 |
7 |
紫 |
8 |
藍 |
技術參數?
|
技術參數 |
|||
|
通路數（線數） |
8 線 |
額定電流 |
2 安/線 |
|
額定電壓 |
0~240 VDC/VAC? |
轉速范圍 |
0-250rpm |
|
接觸點材質 |
貴金屬：金-金 |
導電環材質 |
低電阻耐磨銅合金貴金屬材質 |
|
絕緣電阻 |
500MΩ@250VDC/AC |
耐壓強度 |
500V@50HZ，60s無擊穿 |
|
接觸電阻變化值 |
靜態≤8mΩ |
工作溫度 |
-20℃+60℃ |
|
外 ?徑 |
?8 mm |
外殼材料 |
工程塑料或金屬材質 |
|
導線規格 |
耐高溫鐵氟龍AWG28# 低電阻鍍銀鐵氟龍線 |
導線長度 |
200mm，可以定制線長、線徑、顏色 |
|
認 ?證 |
CE、RoHS?? |
防護等級 |
IP51（更高需求可定制） |
?注意:1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關.
? ? ? ??2、電氣噪音與工作轉速，電流，電壓精密相關.?
■ 環路數? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?■ 外殼材料
■ 防護等級? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?■ 更高轉數■ 導線長度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?■ 端子接插件
■ 專用導線? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?■ 工作溫度
■ 防鹽霧
■ 外殼可反裝■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
