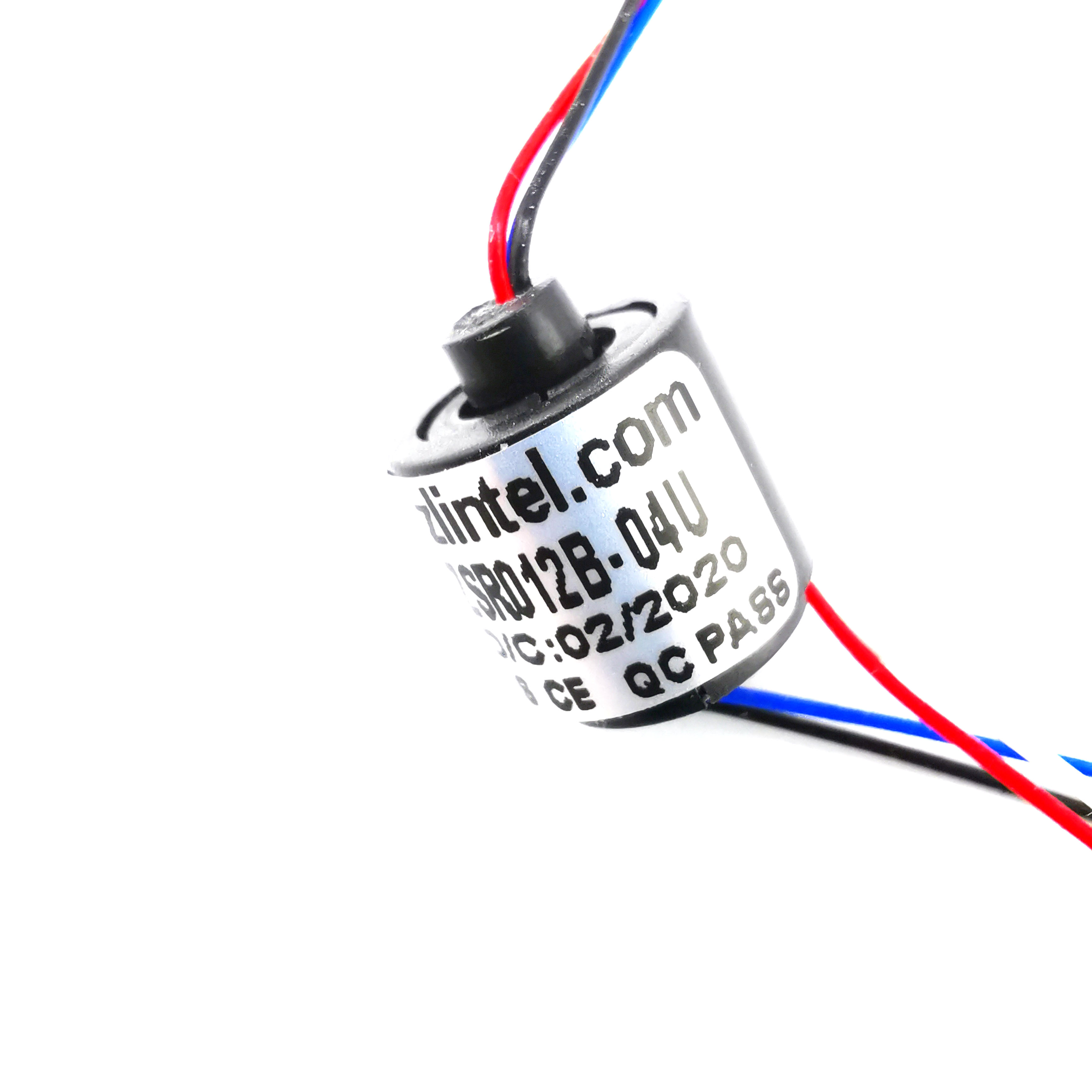

小集電環也叫導電環、滑環、集流環、匯流環等。它可以用在任何要求連續旋轉的同時，又需要從固定位置到旋轉位置傳輸電源和信號的機電系統中?；h(huán)能夠提高系統性能，簡化系統結構，避免導線在旋轉過程中造成扭傷。下面智靈特小編來給大家介紹一下小集電環的結構。

　　小集電環的結構：

　　裝配式結構：裝配式結構設計相對爬電距離增大，適用于各種環境下使用，散熱較好。由于接地碳刷相對壓力比較大，如果把接地環設計小一些降低接地碳刷的線速度，接地碳刷壽命顯著提高，當然接地環也可以單獨裝配于機器上會(huì )更好。

　　模塑結構：根據要求制作模具一次模壓成型，密閉性好，但不能在以后維修中對單獨環圈更換。

　　風動隔墊結構：運轉時在外周產生風流，風流可以降低集電環表面溫度和帶走部分碳粉吸附，單重量相對較重，對施工不利。

　　以上就是小集電環的三種結構方式，希望能夠幫助到大家，小集電環的材質要求機械強度大，并是電的良導體，還要具有耐腐蝕性，在與電刷滑動接觸時，必須具備耐磨性和穩定的滑動接觸特性。一般，鋼質小集電環的耐磨性好，機械強度大，因此大多用于因極性引起小集電環磨損差較大的同步電機上。
